جدول استاندارد ورق های فولادی
جدول استاندارد ورق های فولادی به ما در انتخاب ورق مناسب با کار خود کمک شایانی می کنند. ورق فولادی از جمله ورق های بسیار پرکاربرد در صنایع مختلف می باشند. به طوری که اگر خوب به اطرافمان دقت کنیم متوجه میشویم این محصول در بسیاری از وسایلی که در زندگی روزمره از آن استفاده میکنیم بسیار به کار رفته است. در این مقاله تصمیم داریم انواع ورقهای فلزی را همراه با جدول استاندارد هرکدام معرفی کنیم.

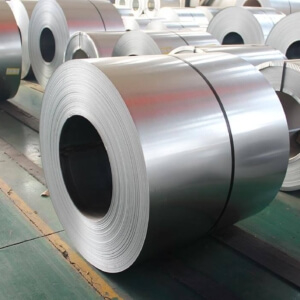

ورق چیست؟
برای ساخت ورق فولادی ابتدا شمش فولادی را وارد خط تولید کارخانه مینمایند. پس از آن این محصول را در دمای مشخصی قرار میدهند تا خوب گرم شود. در مرحله بعد فولاد حرارت دیده شده را از میان غلتک هایی عبور میدهند تا به اندازه و ابعاد مد نظر برسد. و ضخامت آن به ۴ میلی متر کمتر برسد بدین ترتیب ورق تولید می شود.
آشنایی با انواع ورق های فلزی
ورق های فلزی از آلیاژهای مختلف مانند برنج، مس، آلومینیوم با درصد های متفاوت تولید میشود. به طور کلی برای ساخت ورقهای فلزی دو روش نورد سرد یا نورد گرم به کار گرفته میشود. به ورقهایی که از روش نورد سخت ساخته میشوند؛ ورق روغنی گفته می شود و به ورقهایی که به روش نورد گرم تهیه می شود ورق سیاه گفته میشود.
ورق روغنی
جالب است بدانید نام ورق روغنی یک اصطلاح بازاری و عامیانه میباشد و به این خاطر نام گذاری شده است که به نظر میرسد بر روی ظاهر این ورق لایه ایی از روغن قرار دارد. ورق روغنی به روش نورد سرد تهیه میشود. ظاهر این ورقها بسیار براق، یکدست و درخشان می باشد.
ورق گالوانیزه
گالوانیزه شدن فلزات توسط یک دانشمند ایتالیایی به نام گاوانی ابداع شد. ورق گالوانیزه در انواع مختلف از جمله گالوانیزه بدون گل، گالوانیزه گل درشت و گالوانیزه گل ریز تولید میشود. هرچه گل یک ورق کمتر باشد کیفیت آن بالا تر است و از نظر محیط زیستی مناسب تر است. به طوری که در آینده تمامی کارخانجات موظف هستند ورق بدون گل تولید کنند که برای حفظ محیط زیست مناسب تر باشد.
گرید های ورق های گالوانیزه
در استاندارد آمریکاییASTM از انواع مختلف فولاد برای تولید ورق های گالوانیزه استفاده میشود. در جدول زیر درصد ترکیبات شیمیایی به کار برده شده در برخی از انواع ورق های گالوانیزه (ASTM) ارائه شده است:
دیف | نوع فولاد | کربن | منیزیم | فسفر | گوگرد | آلومینیوم | مس | نیکل | کروم | مولیبدن | وانادیم | کلمبیم | تیتانیوم |
1 | CS نوع A | 0.1 | 0.6 | 0.03 | 0.035 | …… | 0.25 | 0.2 | 0.15 | 0.06 | 0.008 | 0.008 | 0.025 |
2 | CS نوع B | 0.02-0.15 | 0.6 | 0.03 | 0.035 | …… | 0.25 | 0.2 | 0.15 | 0.06 | 0.008 | 0.008 | 0.025 |
3 | CS نوع C | 0.08 | 0.6 | 0.1 | 0.035 | …… | 0.25 | 0.2 | 0.15 | 0.06 | 0.008 | 0.008 | 0.025 |
4 | FS نوع A | 0.1 | 0.5 | 0.02 | 0.035 | …… | 0.25 | 0.2 | 0.15 | 0.06 | 0.008 | 0.008 | 0.025 |
5 | FS نوع B | 0.02-0.10 | 0.5 | 0.02 | 0.03 | …… | 0.25 | 0.2 | 0.15 | 0.06 | 0.008 | 0.008 | 0.025 |
در جدول استاندارد ورق های فولادی زیر گرید بندی استانداردهای اروپایی ورقهای گالوانیزه نمایش داده شده است:
ردیف | نوع فولاد | کربن | منیزیم | فسفر | گوگرد | آلومینیوم | مس | نیکل | کروم | مولیبدن | وانادیم | کلمبیم | تیتانیوم |
1 | CS نوع A | 0.1 | 0.6 | 0.03 | 0.035 | …… | 0.25 | 0.2 | 0.15 | 0.06 | 0.008 | 0.008 | 0.025 |
2 | CS نوع B | 0.02-0.15 | 0.6 | 0.03 | 0.035 | …… | 0.25 | 0.2 | 0.15 | 0.06 | 0.008 | 0.008 | 0.025 |
3 | CS نوع C | 0.08 | 0.6 | 0.1 | 0.035 | …… | 0.25 | 0.2 | 0.15 | 0.06 | 0.008 | 0.008 | 0.025 |
4 | FS نوع A | 0.1 | 0.5 | 0.02 | 0.035 | …… | 0.25 | 0.2 | 0.15 | 0.06 | 0.008 | 0.008 | 0.025 |
5 | FS نوع B | 0.02-0.10 | 0.5 | 0.02 | 0.03 | …… | 0.25 | 0.2 | 0.15 | 0.06 | 0.008 | 0.008 | 0.025 |
جدول استاندارد ورق های گالوانیزه بر اساس استاندارد اروپایی
در جدول استاندارد ورق های فولادی زیر نیز می توانید درصد ترکیبات شیمیایی به کار برده شده را در گرید های کششی (DX) و همچنین اطلاعات مربوط به لایه محافظتی بر اساس استاندارد اروپایی را بررسی کنید:
ردیف | ترکیبات شیمیایی بر اساس استاندارد اروپایی EN10142:2000 | |||||||
گرید | کربن | منیزیم | فسفر | گوگرد | آلومینیوم | نیتروژن | تیتانیم | |
1 | DX51D | 0.1 | 0.6 | 0.03 | 0.035 | 0.025 | 0.01 | 0.005 |
2 | DX52D | 0.07 | 0.3 | 0.03 | 0.035 | 0.025 | 0.005 | 0.005 |
3 | DX53D | 0.03 | 0.03 | 0.03 | 0.035 | 0.02 | 0.006 | 0.125 |
4 | DX54D | 0.01 | 0.3 | 0.03 | 0.035 | 0.02 | 0.006 | 0.125 |
5 | DX56D | 0.005 | 0.2 | 0.02 | 0.02 | 0.02 | 0.005 | 0.086 |
در جدول استاندارد ورق های فولادی بالا نمادهای به کار برده شده است که به شرح آن ها می پردازیم:
Z: به معنای این است که لایه محافظتی از جنس روی خالص است.
ZF: این حرف بدین معنا می باشد که لایه محافظتی از آهن-روی (12-8) درصد تشکیل میشود.
این مقاله را نیز حتما بخوانید: آيا مى دانيد ورق گالوانيزه با كيفيت بايد چه ويژگى هايى داشته باشد؟
بعد ازتمام شدن فرآیند گالوانیزاسیون پولک هایی بر روی سطح ورقها ایجاد می شود که اصطلاحا به آنها گل (Spangle) می گویند. این گل ها کیفیت و مرغوبیت ورق ها را کم می کنند.. بر همین اساس ورق های گالوانیزه را دسته بندی می کنند به این صورت که:
NA: گل های ایجاد شده در سطح درشت هستند برای همین کیفیت سطحی ورق ها معمولی است .
MA: گل های ایجاد شده ریز هستند کیفیت سطح ورقها معمولی می باشد.
MB: گل های ایجاد شده ریز هستند. کیفیت سطح این ورقها بالاتر است.
MC: گل های ایجاد شده در این ورقها ریز هستند. کیفیت سطح این ورقها عالی می باشد.
RA: جنس لایه پوششی در این ورقها آهنم-روی می باشد و سطح این ورق ها تقریبا مات و خاکستری رنگ میباشد.
RB: جنس لایه پوششی این ورقها آهن-روی می باشد و کیفیت سطح این ورقها از موارد قبلی بالاتر است.
RC: جنس لایه پوششی این ورقها آهن-روی می باشد و کیفیت سطح این نوع ورقها در واقع عالی است.
در جدول استاندارد ورق های فولادی زیر می توانید درصد ترکیبات شیمیایی کار گرفته شده در گریدهای H ورق های گالوانیزه و اطلاعات مربوط به لایه محافظتی ورقها را بر اساس استاندارد اروپایی مشاهده کنید:
ردیف | ترکیبات شیمیایی بر اساس استاندارد اروپایی EN10292:2000 | ||||||||
گرید | کربن | منیزیم | سیلیسیم | آلومینیوم | فسفر | گوگرد | تیتانیم | نوبیوم | |
1 | H180BD | 0.04 | 0.7 | 0.5 | 0.02 | 0.06 | 0.25 | … | … |
2 | H220BD | 0.06 | 0.7 | 0.5 | 0.02 | 0.08 | 0.25 | … | … |
3 | H220PD | 0.08 | 0.7 | 0.5 | 0.02 | 0.08 | 0.25 | … | … |
4 | H300PD | 0.1 | 0.7 | 0.5 | 0.02 | 0.08 | 0.25 | … | … |
5 | H220YD | 0.01 | 0.9 | 0.5 | 0.02 | 0.08 | 0.25 | 0.12 | … |
6 | H260YD | 0.01 | 1.6 | 0.5 | 0.02 | 0.1 | 0.25 | 0.12 | … |
7 | H260LAD | 0.1 | 0.6 | 0.5 | 0.015 | 0.25 | 0.25 | 0.15 | 0.09 |
8 | H300LAD | 0.1 | 1 | 0.5 | 0.015 | 0.25 | 0.25 | 0.15 | 0.09 |
9 | H340LAD | 0.1 | 1 | 0.5 | 0.015 | 0.25 | 0.25 | 0.15 | 0.09 |
ورق استیل
استیل، آلیاژی تست که از پایه آهن میباشد و حاوی کمتر از 2 درص کربن است. میزان کربن موجود در این ورق باعث تفاوت در خواص مکانیکی و سختی آن شده است. برای تولید مواردی همچون میخ، پرچ ولوله های درزدار، شفت، میل لنگ و فنر استفاده میشود.
ورق رنگی

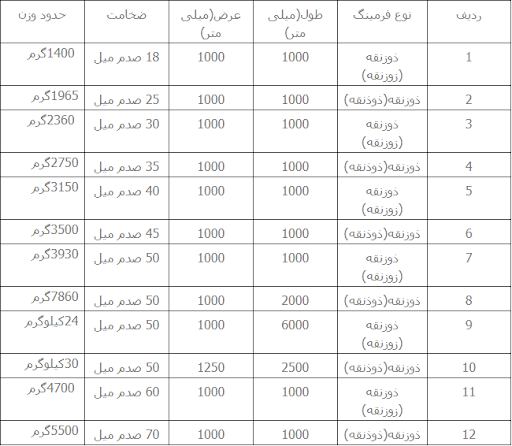

پایه ساخت ورق رنگی ورق گالوانیزه میباشد. هنگامی که ورق گالوانیزه را رنگ و آستر می زنند و در کوره قرار میدهند به ورق رنگی تبدیل میشود.رنگهای ورق رنگی شامل سفید، آبی، قرمز، زرد، سبز، نارنجی، قهوه ای، لیمویی، بنفش میباشد. ورق رنگی برای لوازم خانگی بسیار استفاده میشود. در جدول استاندارد ورق های فولادی زیر مشخصات وزنی این ورق را مشاهده می کنید.
ورق اسید شویی

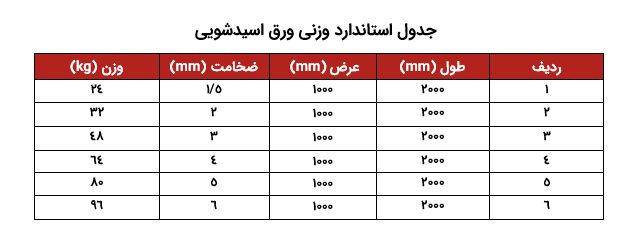

ورق اسید شویی از نظر ظاهری شبیه به ورق روغنی میباشد. از ورق های گرم تولید میشود و طی یک پروسه ای زغالهای روی سطح ورق را کاملا از بین میبرند و همه ناخالصی های آن را با کمک اسید میزدایند. به این فرآیند اسید شوئی میگویند. این محصول برای لوله های نفت و گاز، صنعت خودرو وکشتی سازی بسیار کاربردی است. در جدول استاندارد ورق های فولادی زیر مشخصات وزنی این ورق را مشاهده می کنید.
این مقاله را نیز حتما بخوانید :کاربرد ورق اسید شویی
ورق سیاه یا ورق نورد گرم
ورق سیاه خروجی نورد گرم میباشد. و این اصطلاح به علت شکل ظاهری ورق میباشد. فولاد در دمای بسیار بالایی در کورهها ذوب میگردد که ظاهر آن تیره و مات ومتمایل به سیاه میشود.
ورق آجدار
ورق آجدار از جنس ورق سیاه و نورد گرم میباشد. که به حالت و شکل خاصی آن را فرم میدهند. سطح این ورق دارای خطوط برجسته میباشد. و روی آن اشکالی مانند خطوط مورب وکج، دایره ای شکل و… میباشد.از ورق آجدار در کف اتاق ها، کامیون، وانت بارها، آسانسور و ..استفاده میشود. در جدول استاندارد ورق های فولادی زیر مشخصات وزنی این ورق را مشاهده می کنید.
ورق آلومینیوم
نام این ورق را زیاد شنیده ایم. در واقع یکی از پرکاربردترین و پر مصرف ترین ورق های موجود در بازار میباشند که در صنایع مختلف از آن زیاد استفاده میشود. انعطاف پذیری، تولید انبوه و مقاوت بالا و ظاهر براق و تمیز آن از دلایل استفاده زیاد این ورق در صنایع میباشد. و همچنین دارای قیمت مناسب نسبت به بقیه ورق ها میباشد. در جدول استاندارد ورق های فولادی زیر مشخصات وزنی این ورق را مشاهده می کنید.
در این مقاله ما به معرفی انواع ورقهای فلزی، شرح مختصر وکافی در رابطه با چگونگی ساخت هر ورق، ویژگی های ظاهری و کاربرد آنها در صنایع و جدول استاندارد ورق های فولادی پرداختیم. همچنین جداول استاندارد هر ورق را برای بدست آوردن اطلاعات جامع تر و کامل تر این ورقها نمایش دادیم. امیدواریم این مقاله برای شما کاربران مفید باشد.
